เบอร์ ลูกปืน ดูยังไง? ไขรหัส 6201 / 6203 / 6305 ให้เข้าใจใน 5 นาที

เวลาซ่อมมอเตอร์ ปั๊มน้ำ หรือเครื่องจักรเล็ก ๆ หลายคนเคยเจอสถานการณ์แบบนี้เหมือนกัน — ถอดลูกปืนเก่าออกมาแล้วเห็นตัวเลขเล็ก ๆ บนตัวมัน เช่น 6201, 6203 หรือ 6305 จากนั้นก็เกิดคำถามทันทีว่า

• ตัวเลขพวกนี้หมายถึงอะไร
• ถ้าจะซื้อใหม่ต้องดูเลขไหน
• ตัวเลขต่างกันนิดเดียว ใช้แทนกันได้ไหม

สำหรับคนที่ไม่เคยทำงานกับลูกปืนมาก่อน ตัวเลขเหล่านี้อาจดูเหมือนเป็นรหัสที่เข้าใจยาก แต่ในความเป็นจริงแล้วมันคือ ระบบมาตรฐานสากลของตลับลูกปืน (Bearing Number) ที่ถูกออกแบบมาเพื่อบอกข้อมูลสำคัญของลูกปืนแต่ละตัวอย่างเป็นระบบ

เพียงแค่เข้าใจหลักการอ่านรหัสเหล่านี้ คุณจะสามารถรู้ได้ทันทีว่า ลูกปืนนั้นเป็นชนิดไหน ขนาดเพลาเท่าไร และเหมาะกับงานลักษณะใด โดยไม่จำเป็นต้องวัดขนาดใหม่ทุกครั้ง

บทความนี้จะพาคุณทำความเข้าใจ วิธีอ่านเบอร์ลูกปืนแบบง่ายที่สุด ผ่านตัวอย่างที่พบได้บ่อยในงานช่าง เช่น 6201 / 6203 / 6305 เพื่อให้คุณสามารถเลือกตลับลูกปืนได้ถูกต้องและใช้งานได้อย่างมั่นใจ

รหัสลูกปืน (Bearing Number) คืออะไร

รหัสที่พิมพ์อยู่บนตลับลูกปืนเรียกว่า Bearing Number หรือ Bearing Code ซึ่งเป็นระบบมาตรฐานที่ใช้กันทั่วโลกในอุตสาหกรรมเครื่องกล

รหัสนี้ไม่ได้ถูกตั้งขึ้นแบบสุ่ม แต่เป็น โครงสร้างตัวเลขที่มีความหมายเฉพาะ เพื่อบอกข้อมูลหลักของลูกปืน เช่น

• ประเภทของลูกปืน
• ซีรีส์หรือความแข็งแรงของโครงสร้าง
• ขนาดเส้นผ่านศูนย์กลางของเพลา
• ลักษณะของซีลหรือฝาปิด

ลูกปืนส่วนใหญ่จะมีรหัสหลักเป็น ตัวเลข 4 หลัก เช่น

• 6201
• 6203
• 6305

ในบางรุ่นอาจมีตัวอักษรเพิ่มเติมต่อท้าย เช่น

• 6203 ZZ
• 6203 2RS
• 6203 C3

ตัวอักษรเหล่านี้จะใช้เพื่อบอกข้อมูลเพิ่มเติม เช่น ซีลกันฝุ่น ซีลกันน้ำ หรือค่าความคลอนของลูกปืน ซึ่งมีผลต่อการใช้งานในสภาพแวดล้อมที่แตกต่างกัน

เมื่อเข้าใจโครงสร้างของรหัสเหล่านี้แล้ว การเลือกเบอร์ลูกปืนจะง่ายขึ้นมาก เพราะเพียงแค่เห็นรหัส คุณก็สามารถรู้ข้อมูลสำคัญของลูกปืนได้ทันที

โครงสร้างรหัสลูกปืน 4 หลัก

ลองดูตัวอย่างรหัสลูกปืนยอดนิยมอย่าง 6203 ตัวเลขทั้งสี่หลักนี้สามารถแบ่งความหมายออกได้เป็น 3 ส่วนหลัก ๆ

ส่วนของรหัส	ความหมาย
6	ประเภทของลูกปืน
2	ซีรีส์หรือระดับความแข็งแรง
03	ขนาดเส้นผ่านศูนย์กลางเพลา

เมื่อแยกความหมายแบบนี้ จะเห็นว่าตัวเลขแต่ละหลักมีหน้าที่ของมันเอง ไม่ได้เป็นเพียงตัวเลขสุ่ม ๆ อย่างที่หลายคนคิด

การเข้าใจโครงสร้างนี้เพียงครั้งเดียว จะช่วยให้คุณสามารถอ่านรหัสลูกปืนได้แทบทุกเบอร์ ไม่ว่าจะเป็น 6201, 6203, 6205 หรือ 6305 ก็ตาม

เลขหลักแรก บอก “ประเภทลูกปืน”

ตัวเลขตัวแรกของรหัสลูกปืนใช้เพื่อบอกว่า ลูกปืนนั้นเป็นชนิดใด ซึ่งเป็นข้อมูลพื้นฐานที่สำคัญที่สุดในการเลือกใช้งาน

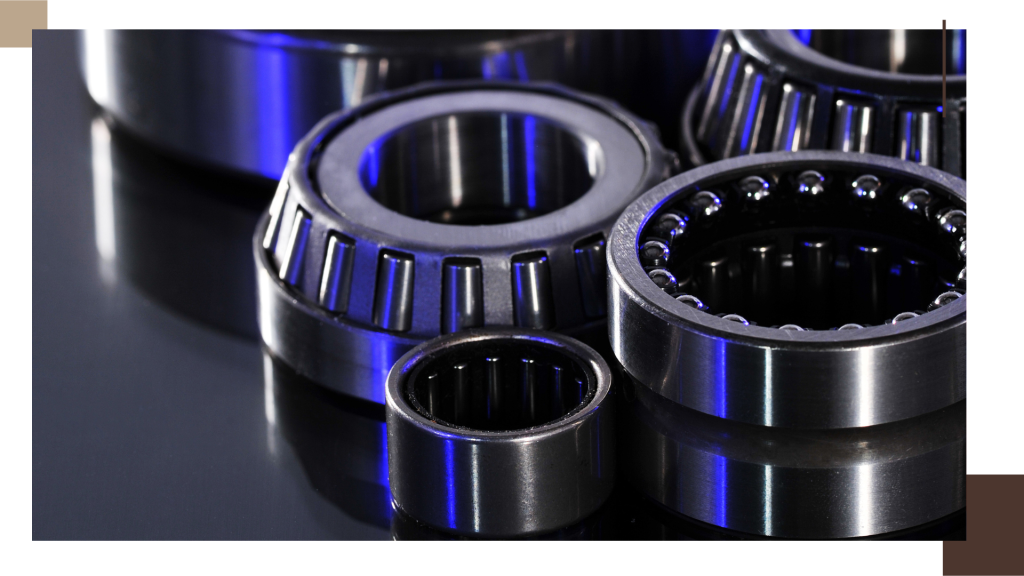

ลูกปืนในอุตสาหกรรมมีหลายประเภท เช่น ลูกปืนเม็ดกลม ลูกปืนเม็ดทรงกระบอก ลูกปืนเม็ดเรียว หรือแบบรับแรงตามแนวแกน แต่ละประเภทถูกออกแบบมาเพื่อรองรับแรงและสภาพการทำงานที่แตกต่างกัน ในระบบรหัสมาตรฐาน ตัวเลขตัวแรกมักใช้แทนประเภทของลูกปืน เช่น

เลข	ประเภทลูกปืน
6	Deep Groove Ball Bearing
7	Angular Contact Bearing
3	Taper Roller Bearing

ในงานเครื่องจักรทั่วไปที่พบมากที่สุดคือ เลข 6 ซึ่งหมายถึง Deep Groove Ball Bearing หรือ ลูกปืนเม็ดกลมร่องลึก ลูกปืนชนิดนี้ได้รับความนิยมสูงมาก เพราะมีคุณสมบัติที่สมดุลในหลายด้าน เช่น

• รองรับรอบหมุนสูงได้ดี
• มีแรงเสียดทานต่ำ
• โครงสร้างเรียบง่ายและทนทาน
• ใช้งานได้กับอุปกรณ์หลากหลายประเภท

ด้วยเหตุนี้ ลูกปืนที่ขึ้นต้นด้วยเลข 6 เช่น 6201, 6203, 6205 หรือ 6305 จึงมักถูกนำไปใช้ในอุปกรณ์ทั่วไปอย่างมอเตอร์ไฟฟ้า ปั๊มน้ำ พัดลม เครื่องจักรขนาดเล็ก และระบบหมุนต่าง ๆ ในโรงงานอุตสาหกรรม

เลขหลักที่สอง บอก “ซีรีส์ความแข็งแรง”

ตัวเลขหลักที่สองในรหัสลูกปืนจะใช้เพื่อบอก ซีรีส์ของลูกปืน ซึ่งมีความสัมพันธ์กับความหนาและความสามารถในการรองรับโหลด พูดง่าย ๆ คือ ตัวเลขนี้ช่วยบอกว่า ลูกปืนนั้นถูกออกแบบมาให้รับแรงมากน้อยแค่ไหน

ตัวอย่างซีรีส์ที่พบได้บ่อย

เลข	ซีรีส์
2	Light Series
3	Medium Series

ตัวอย่างที่เห็นชัดคือการเปรียบเทียบระหว่าง

6205 และ 6305

ทั้งสองตัวมีขนาดเพลาเท่ากัน แต่ซีรีส์ต่างกัน

รุ่น	ซีรีส์
6205	Light Series
6305	Medium Series

ลูกปืน 6305 จะมีโครงสร้างหนาและแข็งแรงกว่า จึงสามารถรองรับโหลดได้มากกว่า ในขณะที่ 6205 จะมีขนาดบางกว่า เหมาะกับงานที่ไม่ต้องรับแรงมากนัก

การเลือกซีรีส์ที่เหมาะสมจึงเป็นเรื่องสำคัญ เพราะหากใช้ลูกปืนที่เล็กเกินไปกับงานที่มีโหลดสูง อาจทำให้ลูกปืนสึกหรอหรือเสียหายเร็วกว่าปกติ

เลขสองหลักท้าย บอก “ขนาดเพลา”

สองหลักสุดท้ายของรหัสลูกปืนมีหน้าที่บอก เส้นผ่านศูนย์กลางของรูเพลา (Bore Diameter) ซึ่งเป็นขนาดสำคัญที่สุดในการเลือกตลับลูกปืน

โดยทั่วไปจะใช้สูตรง่าย ๆ คือ

ตัวเลขท้าย × 5 = ขนาดเพลา (มิลลิเมตร)

ตัวอย่างเช่น

รหัสลูกปืน	ขนาดเพลา
6204	20 mm
6205	25 mm
6206	30 mm

อย่างไรก็ตาม สำหรับเลข 00 – 03 จะเป็นค่าพิเศษที่ไม่ได้ใช้สูตรคูณ 5

รหัส	ขนาดเพลา
00	10 mm
01	12 mm
02	15 mm
03	17 mm

ดังนั้น

• 6201 = เพลาขนาด 12 mm
• 6203 = เพลาขนาด 17 mm

หลังจากเลข 04 เป็นต้นไป จึงจะใช้สูตรคูณ 5 ตามปกติ ความรู้ตรงนี้ช่วยให้ช่างสามารถดูขนาดลูกปืนได้ทันทีโดยไม่ต้องถอดออกมาวัดทุกครั้ง

ตัวอย่างการอ่านรหัสลูกปืนยอดนิยม

เพื่อให้เข้าใจง่ายขึ้น ลองมาดูตัวอย่างลูกปืนที่พบได้บ่อยในงานช่าง

6201

• ประเภท: ลูกปืนเม็ดกลมร่องลึก
• ซีรีส์: Light
• ขนาดเพลา: 12 mm

มักใช้กับอุปกรณ์ขนาดเล็ก เช่น พัดลม มอเตอร์ขนาดเล็ก หรือเครื่องใช้ไฟฟ้าภายในบ้าน

6203

• ประเภท: ลูกปืนเม็ดกลมร่องลึก
• ซีรีส์: Light
• ขนาดเพลา: 17 mm

เป็นเบอร์ที่พบได้บ่อยในมอเตอร์ไฟฟ้า ปั๊มน้ำ และเครื่องจักรขนาดเล็กในโรงงาน

6305

• ประเภท: ลูกปืนเม็ดกลมร่องลึก
• ซีรีส์: Medium
• ขนาดเพลา: 25 mm

เนื่องจากเป็นซีรีส์ที่แข็งแรงกว่า จึงมักใช้กับมอเตอร์ขนาดกลาง เครื่องจักรอุตสาหกรรม หรือระบบส่งกำลังที่ต้องรับโหลดมากกว่า

ตัวอักษรท้ายรหัสลูกปืนหมายถึงอะไร

นอกจากตัวเลขหลักแล้ว ลูกปืนบางรุ่นจะมี ตัวอักษรต่อท้าย เพื่อบอกคุณสมบัติเพิ่มเติม

ตัวอย่างที่พบได้บ่อย ได้แก่

รหัส	ความหมาย
ZZ	ซีลเหล็กกันฝุ่น
2RS	ซีลยางกันน้ำ
C3	ระยะเคลียร์รันซ์สูง

      ZZ: หมายถึงลูกปืนมีแผ่นโลหะปิดสองด้าน ช่วยป้องกันฝุ่นเข้า แต่ไม่ได้ออกแบบมาเพื่อกันน้ำโดยตรง

       2RS: เป็นลูกปืนที่มีซีลยางสองด้าน ช่วยป้องกันทั้งฝุ่นและน้ำ จึงเหมาะกับงานที่ต้องเจอกับสภาพแวดล้อมที่มีความชื้นหรือสิ่งสกปรก

       C3: หมายถึงลูกปืนที่มีค่าระยะคลอนภายในมากกว่าปกติ มักใช้กับงานที่มีความร้อนสูงหรือความเร็วรอบสูง เช่น มอเตอร์ไฟฟ้า

การเลือกซีลและค่าความคลอนที่เหมาะสมสามารถช่วยยืดอายุการใช้งานของลูกปืนได้อย่างมาก

วิธีเลือกเบอร์ลูกปืนให้ถูกต้อง

หากต้องการเปลี่ยนลูกปืนใหม่ วิธีที่ง่ายที่สุดคือ ดูรหัสบนลูกปืนเดิม แล้วเลือกเบอร์เดียวกัน

ตัวอย่างเช่น หากลูกปืนเดิมเขียนว่า 6203 ZZ ก็ควรเลือกซื้อ 6203 ZZ เหมือนกันทุกประการ

สิ่งที่ควรตรวจสอบให้ตรงกัน ได้แก่

• รหัสลูกปืนหลัก
• รูปแบบซีล
• ค่า clearance

หากเลือกผิด เช่น ซีรีส์ไม่ตรง หรือซีลไม่เหมาะกับสภาพการใช้งาน อาจทำให้ลูกปืนเกิดความร้อนสูง สึกหรอเร็ว หรือเกิดเสียงดังขณะทำงาน

อ่านเบอร์ลูกปืนเป็น ช่วยให้เลือกได้ง่ายขึ้นมาก

แม้ตัวเลขบนลูกปืนจะดูเล็กและสั้น แต่จริง ๆ แล้วมันคือ ระบบมาตรฐานที่ออกแบบมาเพื่อให้ช่างและวิศวกรเข้าใจข้อมูลของลูกปืนได้ทันที

เมื่อเห็นรหัสอย่าง 6203 คุณสามารถอ่านความหมายได้ทันทีว่า

• 6 → ประเภทลูกปืน
• 2 → ซีรีส์ความแข็งแรง
• 03 → ขนาดเพลา

รวมถึงตัวอักษรเพิ่มเติมอย่าง

• ZZ → ซีลเหล็กกันฝุ่น
• 2RS → ซีลยางกันน้ำ
• C3 → ระยะคลอนสูง

เมื่อเข้าใจหลักการอ่านรหัสเหล่านี้แล้ว ไม่ว่าจะเจอลูกปืนเบอร์ 6201, 6203, 6305 หรือรุ่นอื่น ๆ คุณก็จะสามารถเลือกตลับลูกปืนได้อย่างถูกต้อง ลดความผิดพลาดในการซื้อ และช่วยให้เครื่องจักรทำงานได้อย่างเต็มประสิทธิภาพมากที่สุด
